8.1 Cas de Windows 2003 serveur
)
Cette page explique comment créer et utiliser une disquette de démarrage sous MS-DOS avec prise en charge réseau TCP/IP pour différents types de cartes réseau.
Plan de ce document :
)
La disquette dont fait l'objet cet article permet de démarrer une machine avec connexion réseau à une (des) machine(s) "serveur", en domaine ou non. La particularité est la prise en charge de bon nombre de cartes réseau du marché. De plus, cette disquette est modulaire et permet très simplement d'ajouter de nouvelles fonctionnalités.
Nous appelerons cette disquette "BootNet".
La disquette est amorçable en MS-DOS version 98. Les fichiers config.sys et autoexec.bat prennent en charge des scripts permettant de détecter le type de carte réseau de la machine et chargent le pilote approprié. Le lancement des services TCP/IP est ensuite initié pour finalement se connecter aux partages d'une machine considérée comme serveur.
La disquette doit être bootable et si possible sous MS-DOS version 98 (créée avec Windows 98SE précédement patché avec le correctif Q263044 (fdisk ne gère pas correctement les disques de taille supérieure à 64 Go - Cf patchs pour 98/98SE)
Xmsdsk.exe (20 Ko) : Freeware, il permet la création d'un disque virtuel. La taille du disque est paramètrable ainsi que la lettre d'affectation. Télécharger xmsdsk.zip (74 Ko).
Nicdet.exe (69 Ko) : C'est le moteur principal de cette disquette. Il
est fourni par l'éditeur Power Quest et permet de détecter
la carte réseau implantée dans le PC afin d'installer les pilotes
adéquats. Il est utilisé en association avec le fichier Nicdet.ini
(7 Ko) qui doit être correctement renseigné avec les cartes réseau
à détecter.
En effet, chaque carte possède une signature unique codant le nom du
fabricant, le type de carte, le modèle (ex, VEN_1282&DEV_9102&SUBSYS_82120498),
et c'est le fichier Nicdet.ini qui fait la liaison logique entre le modèle
de carte et le pilote à utiliser (voir la section [PCI] du fichier).
Reprenons l'exemple correspondant à cette signature...
La ligne VEN_1282&DEV_9102&SUBSYS_82120498=DAVICOM PCI LongRun
Adapter,DM9PCI$,Dm9pci.dos signifie que nous avons affaire à
une carte dont le type est "DAVICOM PCI LongRun Adapter"
et dont le pilote est le fichier Dm9pci.dos.
Il faudra donc intégrer le fichier Dm9pci.dos dans le fichier
bibliothèque NIC.lzh.
Gdisk.exe (177 Ko) : Développé par Symantec, il agit comme
fdsik.exe de Microsoft mais propose des fonctionnalités avancée
comme la possibilité de partitionner et formater en une seule opération.
lha.exe (34 Ko) : Le vieil utilitaire de l'époque MS-DOS joue aussi un rôle essentiel puisqu'il permet de compresser/décompresser le fichier de bibliothèque. Sa taille réduite ne lui enlève pas ses performances en terme de rapidité et de taux de compression.
UTILS.lzh (139 Ko) : Bibliothèque d'utilitaires MS-DOS, créé avec lha.exe.
NIC.lzh (213 Ko) : Bibliothèque des pilotes des cartes réseau.
NET.lzh (382 Ko) : Bibliothèque des applications réseau.
Le script contenu sur la disquette effectue plusieurs grandes étapes :
Ces 2 fichiers regroupent plusieurs commandes que nous allons éclaircir...
|
|||||
|
|||||||||||||||||||||||
Note : les caractères accentués apparaîssent erronés. Ceci est normal et est dù au décalage de codes des caractères entre l'ASCII MS-DOS et les caractères sous Windows.
Elles sont nombreuses !
Le gain de place :
C'était l'objectif principal ! MS-DOS permet de lancer des exécutables
directement dans le config.sys. Il devient alors possible d'installer le disque
virtuel à partir du config.sys et d'utiliser l'utilitaire lha.exe pour
"cloner" l'interpreteur de commandes de la disquette afin de le restituer
sur le ramdisque puis de lancer directement ce nouvel interpreteur au niveau
du disque virtuel.
L'installation du Ramdrive :
En utilisant les outils MS-DOS classiques (Ramdrive.sys), la lettre d'installation
est incontrôlable... Il faut donc utiliser un batch de détection
de la lettre attribuée.
Détection de l'existence d'une partition FAT
A l'aide de commandes MS-DOS classiques, il est possible de détecter
si C existe. Dans le cas précis de cette disquette, le batch demande
alors s'il faut partitionner, continuer le déroulement ou simplement
quitter (Cf module Gere_C.bat)
Suppression des partitions, repartitionnement et formatage
Fonction uniquement utilisé par le module Gere_C.bat. Agissant
comme l'utilitaire Fdisk.exe de Microsoft, l'utilitaire évolué
Gdisk.exe de Power Quest permet d'effectuer en un seul
reboot toutes ces opérations.
FDISK /mbr :
Par expérience, si un système Linux était installé
sur la machine, il faut reconstruire le Master Boot Record
du disque dur afin de pouvoir redémarrer correctement sans essuyer un
"Lilo" en haut d'écran. Un virus peut aussi rester logé
dans le MBR c'est pourquoi le fait d'invoquer la reconstruction du MBR peut
être une sage précaution.
Détection de la carte réseau :
L'utilitaire Nicdet.exe permet de détecter la carte réseau
en place, ceci à la seule condition que le fichier associé Nicdet.ini
soit correctement renseigné avec les cartes réseau à détecter.
Ce fichier est de base généré par "PowerQuest Drive
Image Pro" sous Windows mais en fonction des cartes réseau à
prendre en charge, il peut être fortement utile de le corriger avec un
éditeur de texte tel que Notepad.exe.
Le fichier de cet article prend en charge les cartes suivantes :
|
En agissant sur 2 fichiers textes, la disquette est paramètrable simplement :
La connexion au serveur :
Elle peut se faire en tant que client avec adresse IP fixe ou en client DHCP.
Il faut pour cela modifier le fichier Nicdet.ini dans la section [TCPIP]
en fonction du tableau suivant :
|
L'authentification :
Elle peut s'effectuer sur un domaine ou simplement sur une machine avec un partage.
Dans le cas de ce tutoriel, elle s'effectue sur une machine simple avec le compte
"inst". La modification du fichier Nicdet.ini dans la
section [NETWORK] permettra d'adapter les paramètres en fonction du tableau
suivant :
|
Ne pas oublier de paramètrer la variable "DOMAINE" du fichier autoexec.bat en conséquence à l'aide de la commande set DOMAINE=...
NB : Prévoir au niveau du (des) serveur(s) un compte "inst" ayant les droits nécessaires.
Simple... Il suffit d'insérer la disquette dans l'ordinateur
et de mettre celui-çi sous tension.
Le chargement est un peu lent mais le process affiche des messages clairs à
l'écran permettant de suivre le bon déroulement des opérations.
Les étapes s'enchainent et une bonne minute plus tard, en fonction du
paramètrage, une authentification manuelle est requise : il suffit alors
d'entrer le login et valider, s'en suit la demande du mot de passe et valider.
Une ultime question propose de mémoriser le mot de passe, il vaut mieux
répondre "N" et valider. Le scripts utilisateur peut alors
s'exécuter...
Attention, ce dernier point est important. En répondant "Y",
la mémorisation du mot de passe s'effectue dans un fichier sur le disque
virtuel et ce fichier est facile à lire. Le danger reste toutefois modéré
puisque le Ramdisque est effacé lors de l'extinction du PC.
En effet, la connectivité des vieux clients DOS avec 2003 serveur peut
parfois poser problèmes. La sécurité étant renforcée,
il se peut que BootNet ne puisse pas se connecter à un 2003 serveur Controleur
de domaine.

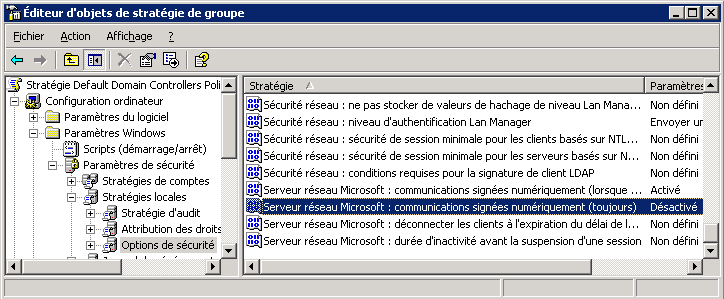

Il suffit dans ce cas de jouer avec les GPO afin de rétablir le paramètrage
nécessaire qui consiste à désactiver la signature SMB
(Cf article Microsoft 325379)
Afin d'appliquer immédiatement les changements, exécuter la commande
suivante en ligne : gpupdate /target:computer /force
(noter que pour appliquer une stratégie utilisateur, il faut
entrer gpupdate /target:user /force).
La partie la plus délicate consiste à ajouter de nouveaux pilotes pour la prise en charge de cartes réseaux supplémentaires. Cette opération s'effectue sur 2 axes : la modification du fichier Nicdet.ini à l'aide d'un éditeur de texte tel que Notepad.exe et la modification de l'archive NIC.lzh à l'aide de l'utilitaire lha.exe.
Pour la collecte des pilotes d'une nouvelle carte réseau, il faut télécharger
la partie DOS ainsi que la partie Windows 98 des pilotes.
Dans la partie Windows, repérer les fichiers d'extension ".inf"
et les ouvrir à l'aide de l'éditeur de texte.
Repérer en début de fichier une section peu après celle
nommé [Manufacturer] contenant une (des) définition(s) de signature
de type PCI\VEN_1282&DEV_9102&SUBSYS_8212049
Repérer ensuite la section [Strings]. Des variables sont assignées
aux descriptions de cartes. Il faut alors associer chaque signature à
sa description en suivant les variables, ce qui est parfois un véritable
cass-tête. Le résultat escompté est du type PCI\VEN_1282&DEV_9102&SUBSYS_8212049=DAVICOM
PCI LongRun Adapter.
Ouvrir ensuite le fichier Protocol.ini de la partie DOS des pilotes.
Le nom du pilote y est inscrit en première ligne dans la variable DriverName
(ex : DriverName=DM9PCI$).
Ceci ressemble fortement au nom de pilote DM9PCI.DOS que l'on
doit trouver dans la partie DOS des pilotes. Il ne reste plus qu'à complèter
l'entrée du fichier Nicdet.ini avec la chaine complète
: VEN_1282&DEV_9102&SUBSYS_8212049=DAVICOM
PCI LongRun Adapter,DM9PCI$,Dm9pci.dos,
chaque élément étant séparé par une virgule.
Il ne reste plus qu'à ajouter le fichiers pilote à l'archive
Nic.lzh. Pour cela, utiliser la commande lha a Nic.lzh NomFichier.ext
(pour notre exemple, ceci se traduit par lha a Nic.lzh Dm9pci.dos).
Si plusieurs fichiers sont à ajouter, il peut être utile d'utiliser
les jokers (? et *) : lha a Nic.lzh *.ext
(Toutes les informations concernant l'utilitaire lha.exe sont accessibles
par la commande lha /?)
La disquette est composée d'un système, des fichiers config.sys et autoexec.bat, de 3 archives (les bibliothèques), de quelques scripts batchs et autres fichiers explicités précédemments.

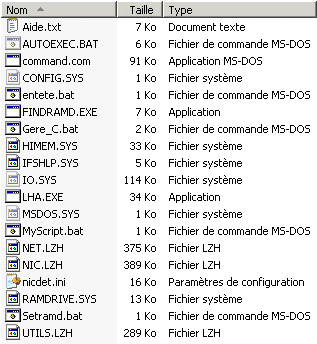

A titre indicatif, voici le listing du contenu de la disquette :
La disquette... 2 déclinaisons : BootNetSe
(1,3 Mo) ou BootNetMe (plus maintenue
depuis le 19/04/2005).
2 déclinaisons fonctions de l'interpréteur de commande utilisé
: 98SE ou Millenium. Il peut y avoir des blocages avec l'une ou l'autre version
- Utiliser la disquette qui fonctionne avec votre système.
La disquette est téléchargeable dans un format auto-extractible.
Il suffit de double-cliquer sur le fichier téléchargé en
ayant pris soins au préalable de mettre une disquette vierge dans le
lecteur A:
Noter que cette image de disquette a été réalisée
avec le gratuit FloppyImage V1.5.2 disponible
en téléchargement sur ce site.
Le Ramdisque (plus utilisé dans les versions actuelles) : xmsdsk.zip (74 Ko). Cette archive contient quelques utilitaires dont xmsdsk.exe et fichiers d'informations. Noter que cet utilitaire n'est plus utilisé à partir de la version du 20 janvier 2005.
IMPORTANT :
A compter du 27 novembre 2006, seules seront proposées des "évolutions"
de la disquette sous forme d'un fichier ZIP. Il suffira alors de décompresser
l'archive et de copier les fichiers sur la disquette dite "de base".
Les évolutions sont cumulatives, c'est à dire qu'une évolution
reprend la totalité des évolutions précédentes.
|
16/11/2007
|
Evolution Ajout de la carte AMD PCnet de VMware Server (merci à Jean-Marc) |
|
13/04/2007
|
Evolution Correction de la prise en charge des cartes Broadcom pour DELL 745 |
|
21/03/2007
|
Evolution Ajout de la prise en charge des cartes Broadcom pour DELL D820 Amélioration de la prise en charge des cartes INTEL Pro 1000 |
|
20/12/2006
|
Evolution Ajout des cartes Broadcom 570x Gigabit Integrated Controller Amélioration de la prise en charge des cartes Broadcom |
|
27/11/2006
|
===== Version de base - A télécharger obligatoirement ===== |
La structure présentée est une base de travail. Il est
maintenant possible d'y adjoindre des modules de traitement spécifiques.
En effet, les variables d'environnement sont globales et sont donc récupérables
d'un batch à un autre. Il devient donc possible de passer des paramètres
de retour.
Ainsi, ce module de gestion de présence d'une partition C. Si le système
ne voit pas de partition C valide, il propose un choix d'actions à entreprendre.
Ce module est à placer en fin de partie 3.
|
|||||
BootNet commence à être utilisée et c'est pourquoi une liste de matériels "Certifiés BootNet" voit le jour. Cette liste permet à tous de vérifier rapidement la compatibilité connue avec des matériels existants.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
La contribution de chacun permettra l'évolution de BootNet.
Il suffit de contacter le webmestre pour
lui envoyer les informations par mail.
BootNet évolue... Ce tableau en résume l'historique.
|
27/11/2006
|
Version 98SE - Seule
cette version est maintenue - Cette version devient la version de base Ajout des cartes REALTEK RTL8169/8110, RTL8168/8110 et RTL8136/8110 Gigabit |
|
26/09/2006
|
Version 98SE - Seule
cette version est maintenue Ajout de la carte 3COM 3CN3AC1556B mini PCI |
|
25/08/2006
|
Version 98SE - Seule
cette version est maintenue Ajout de la carte ADMtek AN993 |
|
21/03/2006
|
Version 98SE - Seule
cette version est maintenue Ajout de la carte INTEL Pro 1000 MT |
|
04/03/2006
|
Version 98SE - Seule
cette version est maintenue Ajout de la carte 3COM 3C940 et 3C2000 |
|
01/02/2006
|
Version 98SE - Seule
cette version sera maintenue En effet, les utilitaires en mode command sont plus compatibles avec l'interpréteur de 98SE que celui de Me. Meilleure prise en charge des cartes Realtek RTL8029AS combo 10 Mbits Ajout de la carte D-LINK DFE 530TX+ Ajout de la carte 3COM 3C905 (3C920 compatible) Ajout de la prise en charge des cartes Accton EN2242, CheetahPower, LM2247 LM1247, EN1207F |
|
19/04/2005
|
Version Millenium Réduction de la taille de NICDET.INI suite aux blocages lors de la détection Allègement de l'archive NET.LZH (suppression NETH.MSG) Allègement de l'archive UTILS.LZH (suppression FDISK, FORMAT) Chargement en mémoire haute du pilote clavier |
|
19/04/2005
|
Version 98SE. Cette version ne gère pas l'absence de partition "C" et ne permet pas de formater ni partitionner Réduction de la taille de NICDET.INI suite aux blocages lors de la détection Allègement de l'archive NET.LZH (suppression NETH.MSG) Allègement de l'archive UTILS.LZH (suppression FDISK, FORMAT & GDISK) Chargement en mémoire haute du pilote clavier Modification des paramètre de himem dans le fichier CONFIG.SYS |
|
14/03/2005
|
Ajout de la prise en charge des cartes
NetGear FA311/FA312 Mise a jour de fdisk.exe et format.com |
|
23/02/2005
|
Gestion du clavier français - Suppression message d'erreur furtif. |
|
10/02/2005
|
Ajout de la prise en charge des cartes HP J2585B DeskDirect 10/100 NIC & J2585A DeskDirect 10/100VG NIC. |
|
09/02/2005
|
Ajout de la prise en charge de la
Realtek 8029AS PCI Combo 10Mbits Correction de l'ordre des définitions des pilotes dans nicdet.ini |
|
20/01/2005
|
Ajout de la prise en charge des cartes
SIS 900 (sis900.dos). Merci à Denis pour ces infos. Abandon de xmsdsk.exe et retour de Ramdrive.sys de MS (correction de figeages avec certaines machines) |
|
19/01/2005
|
Ajout de la prise en charge des cartes SMC (chipset DEC 21040/21041/21140) (smcpwr.dos) |
|
16/01/2005
|
Ajout de la prise en charge de la
carte Marvell Gigabit (Yuknd.dos) Mise à jour des pilotes Broadcom (B54.dos & B57.dos) Ajout de la prise en charge des cartes Compaq (N100.dos & Netflx3.dos) Mise à jour des pilotes Realtek toutes versions (pnpnd.dos, pcind.dos, rtsnd.dos) Ajout de la prise en charge des cartes IBM Etherjet (ibmfe.dos) Correction et réorganisation des définitions du fichier Protocol.ini |
|
11/01/2005
|
Mise à jour du pilote E1000 pour les cartes Intel équipant les Dell série GX2xx (merci à Sébastien) |
|
9/12/2004
|
Correction de blocages suite au démarrage
du Ramdrive Ajout des cartes VIA Rhine (Fetnd.dos) |
|
| 27/07/2004 | Mise en ligne de la disquette |
A partir de cette disquette, tout est envisageable... Il suffit d'écrire quelques batchs pour enchainer différents traitements automatisés.
Je reste à l'écoute de vos remarques, suggestions et implémentations nouvelles. Je suis aussi à la recherche d'implémentations testées pour de nouvelles cartes réseau.
Début de page | Page d'accueil | Me contacter
|
(C) Laurent - autourdupc.com - |
Création le 27 juillet 2004.
Mise à jour le 23 septembre 2008.
|
![[]](http://m3.moostik.net/img/?pseudo=autourdupc)
visites
|
