La prise péritel



 La prise péritel est une connectique spécifique aux téléviseurs actuels. Normalisée, elle permet le branchement de périphériques.



Broche et description

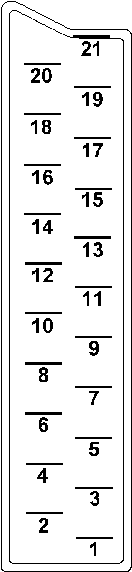

Représentation

Broche et description

20

Entrée vidéo (ou synchro). Signal vidéo composite.
Tension 1V (tolérance +/-3dB).
Impédance de charge 75 Ohms.
Tension continue superposée comprise entre 0V et +2V.

21

Isolement galvanique respecté
blindage de la fiche
masse principale

18

Masse commutation rapide.

19

Sortie vidéo. Signal vidéo composite. Tension 1V
Impédance de charge 75 Ohms
Tension continue superposée comprise entre 0V et +2V.

16

Entrée commutation rapide.
0V à 0,4V : état inactif.
1V à 3V : état actif.
Impédance de charge 75 Ohms.

17

Masse vidéo

14

Masse commande à distance positive à 23 V.

15

Entrée composante rouge. Valeur crète-à-crète de la tension : 1V (tolérance +3dB en mode commun et 0,5dB en mode différentiel
Impédance de charge 75 Ohms
Tension continue superposée comprise entre 0V et +2V.

12

Commande à distance N R2 Bit-série.

13

Masse rouge

10

Horloge 15 625 hertz.
Fréquence ligne TV.

11

Entrée composante vert. Valeur Crète-à-Crète de la tension : 1V (tolérance +3dB en mode commun et 0,5dB en mode différentiel
Impédance de charge 75 Ohms
Tension continue superposée comprise entre 0V et +2V.

8

Entrée commutation lente.
0V à 1V : état négatif.
10V à 12V : état actif.
Impédance de charge 4,7 KOhms.

6

Entrée audio monophonique ou voie gauche stéréo. Signal 100mV efficace (tolérance +/-3dB)
Impédance de charge 10 KOhms.

9

Masse vert.

4

Masse commune audio

7

Entrée composante bleu. Valeur Crète-à-Crète de la tension : 1V (tolérance +3dB en mode commun et 0,5dB en mode différentiel
Impédance de charge 75 Ohms
Tension continue superposée comprise entre 0V et +2V.

2

Entrée audio voie droite stéréo. Signal 100mV efficace (tolérance +/-3dB)
Impédance de charge 10 KOhms.

5

Masse bleu.

3
Sortie audio monophonique ou voie gauche. Signal 500mV efficace. Impédance de charge > 1KOhms.
1
Sortie audio voie droite stéréo. Signal 500mV efficace. Impédance de charge > 1KOhms.
