Le DataTaker

La gamme



Caractéristiques électriques communes
Entrées analogiques Echantillonnage 15 bits (+ signe).
Autocalibration et changement de gamme automatique.
Vitesse d'échantillonnage : 25/seconde.
Précision meilleure que 0.15 % de la pleine échelle.
Linéarité meilleure que 0.05 %.
Impédance d'entrée 1MOhms/>100 MOhms sélectionnable.
Taux de réjection de mode commun > 90 dB, 110 typique.
Taux de réjection de mode série > 35 dB.
Mesure de résistances 4, 3 ou 2 fils, RTD et thermistances.
Thermocouples types B, C, D, E, G, J, K, N, R, S et T, avec CSF et linéarisation interne .
Alimentation capteur 5V, 250 µA ou 2,5 mA par voie.
Alimentation en U ou I pour les ponts, demi et quart de ponts.
Les entrées analogiques peuvent aussi retourner un état logique avec seuil définissable .
digitales Les entrées et sorties logiques partagent les mêmes bornes
3 compteurs rapides, 1 KHz ou 1 MHz, 16 bits préchargeables
Sorties digitales Les entrées et sorties logiques partagent les mêmes bornes
Compatibles TTL/CMOS pour une utilisation générale de commande, contrôle de relais et annonce d'alarmes.
Gestion de bits et mots (de 5 bits)
Voies sur collecteur ouvert +30 VDC à 200 mA max.
Interface Type RS232 Full duplex, 300, 1200, 2400, 4800 et 9600 bauds sélectionnable.
Protocole XON/XOFF bidirectionnel.
Compatible avec tout système de transfert par ligne série.
Alimentation externe 9 - 12 VAC ou 11 - 17 VDC.
Alimentation principale fournie par une alimentation externe 12 VDC.
Passage automatique en mode repos (faible consommation).
Consommation : mode normal 120 mA - mode charge de batterie 400 mA - mode stand-by < 450 µA (mode sommeil).
autonomie
Scrutation de 10 voies
Batt. plomb gélifié 1,2 Ah
Pile Alcaline17 Ah
Continuellement
5 heures
3 jours
1 minute
12 jours
160 jours
15 minutes
60 jours
800 jours
1 heure
90 jours
900 jours
Caractéristiques logicielles communes
Fonctionnement Scrutation Scrutation d'une ou plusieurs voies en mode immédiat ou par 4 horloges de scrutation
L''intervalle de scrutation peut être configuré de 1 seconde à plusieurs mois par pas de 1 seconde, minute, heure ou jour
La scrutation peut être déclenchée sur événements logiques ou sur valeurs de compteurs
Les ordres de scrutation peuvent être modifiés par un ordinateur connecté sur la ligne série
Scrutation conditionnelle sur les entrées logiques
Les alarmes sont gérées par scrutation indépendante et peuvent modifier les intervalles de scrutations Manipulation de données
Manipulations de données Calculs Fonctions statistiques incluant la moyenne, l'écart type, les mini et maxi avec horodatage possible, calculs d'intégrales, pour toutes les voies
Delta, différence de Delta et intégrales entre scrutations
Histogrammes
Calculs de fonctions mathématiques utilisant des données mesurées et des constantes avec les opérateurs de base, arithmétiques, logiques et fonctions intégrées (COS, LOG, ...)
20 polynômes du 5ième ordre / fonctions de mise à l'échelle définissables Alarmes
Alarmes définissables hautes, basses, bande et hors bande de surveillance des entrées
Combinaisons logiques des alarmes entre-elles (OU, OU exclusif, ET)
Délai de maintien minimum de la valeur avant déclenchement d'alarme configurable
Les alarmes peuvent modifier l'état des sorties logiques, renvoyer un texte sur la ligne série et modifier l'exécution du programme Stockage des données
Stockage Stockage de 11 000 mesures dans la mémoire interne sauvegardée par pile
Stockage de 330 000 mesures par l'utilisation de carte mémoire externes (type PCMCIA)
Mémoire gérée en mode circulaire (recouvrement) ou mode pile (arrêt si mémoire pleine)
Pas de perte de données lors des changements des cartes externes
Les données stockées peuvent être retournées par horloge de scrutation ou par intervalles de temps
Format

Toutes les données sont retournées en ASCII (virgule flottante, virgule fixe ou format exponentiel)
 Le format des données et configurable par l'utilisateur pour l'identification des voies, la résolution, le texte des unités et les séparateurs de données
Format de l'ordinateur maître sélectionnable pour l'utilisation d'un protocole de gestion d'erreurs
Compatible avec les feuilles de calcul des tableurs, gestionnaires graphiques, éditeurs de textes...
Compatible avec les moyens standards de transmission de mesure (lignes séries, modems, modems radio et modems satellites)

Télécharger la documentation au format Word 97 (570 KO)

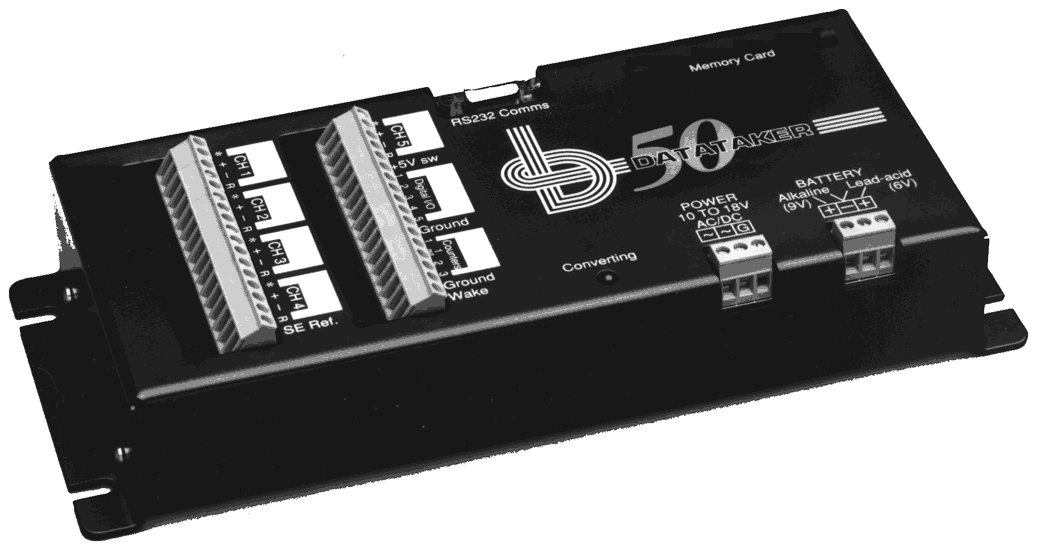

DT50
Entrées 5 voies différentielles ou 10 unipolaires
5 voies TOR ou comptage < 10 Hz (16 bits préchargeable)
3 voies comptage rapide < 1 MHz (16 bits préchargeable)
Isolement entre voies +/-3,5 V.
Multiplexage à circuits électroniques CMOS.
Sorties 5 voies TOR collecteur ouvert 30V 200mA
Afficheur Option externe (2 lignes/16 car. + 3 voyants)
Batterie Option externe gérée par l'appareil
Extension Non
Format Lg 270mm x Lr110 x Ht 50 (105 avec carte)

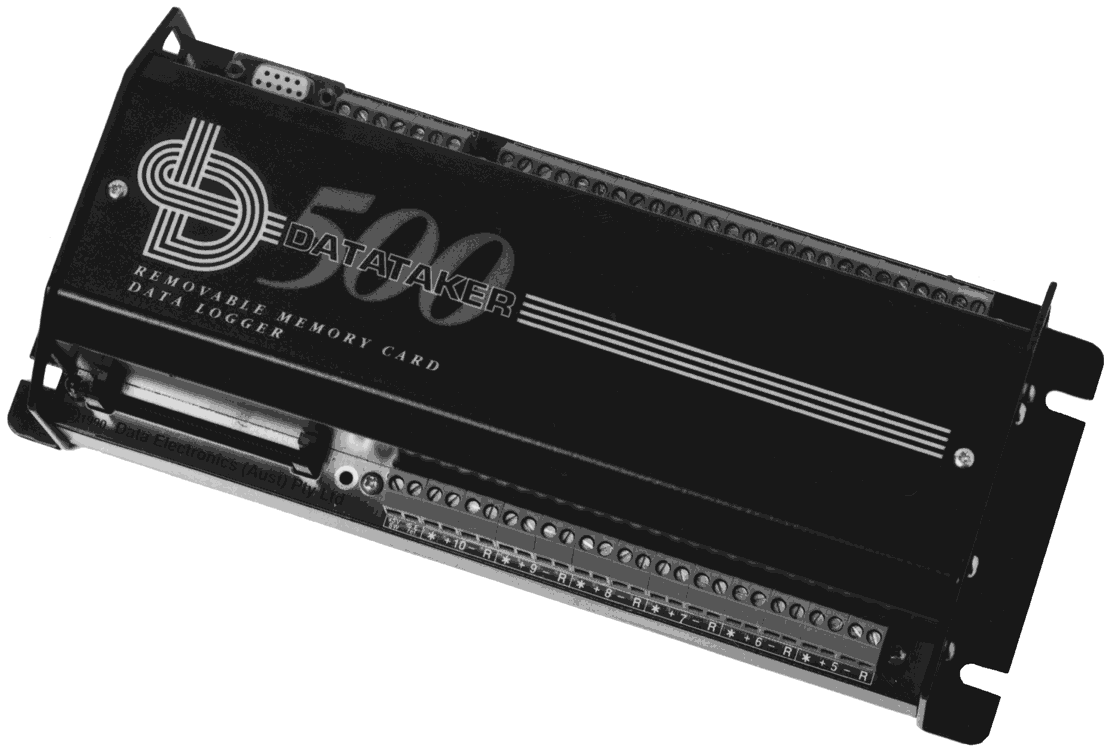

DT500
Entrées 10 voies différentielles ou 30 unipolaires
4 voies TOR ou comptage < 10 Hz (16 bits préchargeable)
3 voies comptage rapide < 1 MHz (16 bits préchargeable)
Isolement entre voies +/-3,5 VDC
Multiplexage à circuits électroniques CMOS.
Sorties 4 voies TOR collecteur ouvert 30V 200mA
Afficheur Option externe (2 lignes/16 car. + 3 voyants)
Batterie Intégrée 6V 1,2 Ah
Option batterie externe gérée par l'appareil
Extension Jusqu'à 2 modules
Format Lg 270mm x Lr110 x Ht 85 (105 avec carte)
DT505
Entrées 10 voies différentielles ou 30 unipolaires
4 voies TOR ou comptage < 10 Hz (16 bits préchargeable)
3 voies comptage rapide < 1 MHz (16 bits préchargeable)
Isolement entre voies +/-100 VDC.
Multiplexage à relais mécaniques.
Sorties 4 voies TOR collecteur ouvert 30V 200mA
Afficheur Option externe (2 lignes/16 car. + 3 voyants)
Batterie Intégrée 6V 1,2 Ah
Option batterie externe gérée par l'appareil
Extension Jusqu'à 2 modules
Format Lg 270mm x Lr110 x Ht 85 (105 avec carte)

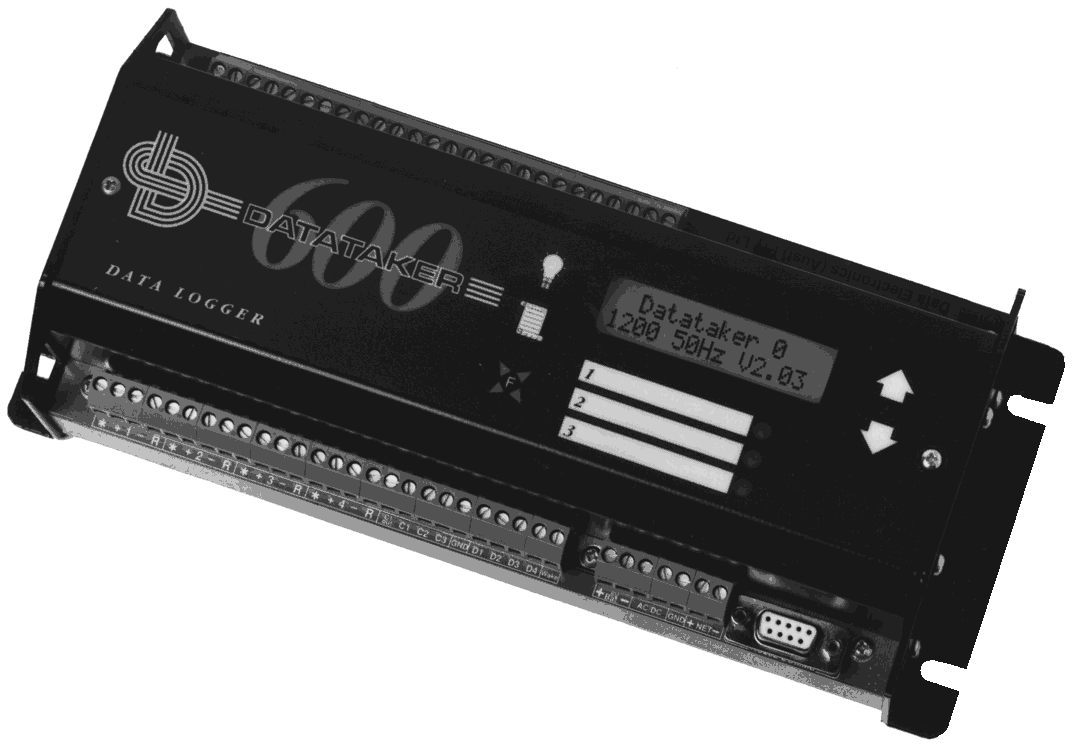

DT600
Entrées 10 voies différentielles ou 30 unipolaires
4 voies TOR ou comptage < 10 Hz (16 bits préchargeable)
3 voies comptage rapide < 1 MHz (16 bits préchargeable)
Isolement entre voies +/-3,5 VDC.
Multiplexage à circuits électroniques CMOS.
Sorties 4 voies TOR collecteur ouvert 30V 200mA
Afficheur Intégré 2 lignes/16 car. + 3 voyants
Batterie Intégrée 6V 1,2 Ah
Option batterie externe gérée par l'appareil
Extension Jusqu'à 2 modules
Format Lg 270mm x Lr110 x Ht 85 (105 avec carte)
DT605
Entrées 10 voies différentielles ou 30 unipolaires
4 voies TOR ou comptage < 10 Hz (16 bits préchargeable)
3 voies comptage rapide < 1 MHz (16 bits préchargeable)
Isolement entre voies +/-100 VDC.
Multiplexage à relais mécaniques.
Sorties 4 voies TOR collecteur ouvert 30V 200mA
Afficheur Intégré 2 lignes/16 car. + 3 voyants
Batterie Intégrée 6V 1,2 Ah
Option batterie externe gérée par l'appareil
Extension Jusqu'à 2 modules
Format Lg 270mm x Lr110 x Ht 85 (105 avec carte)

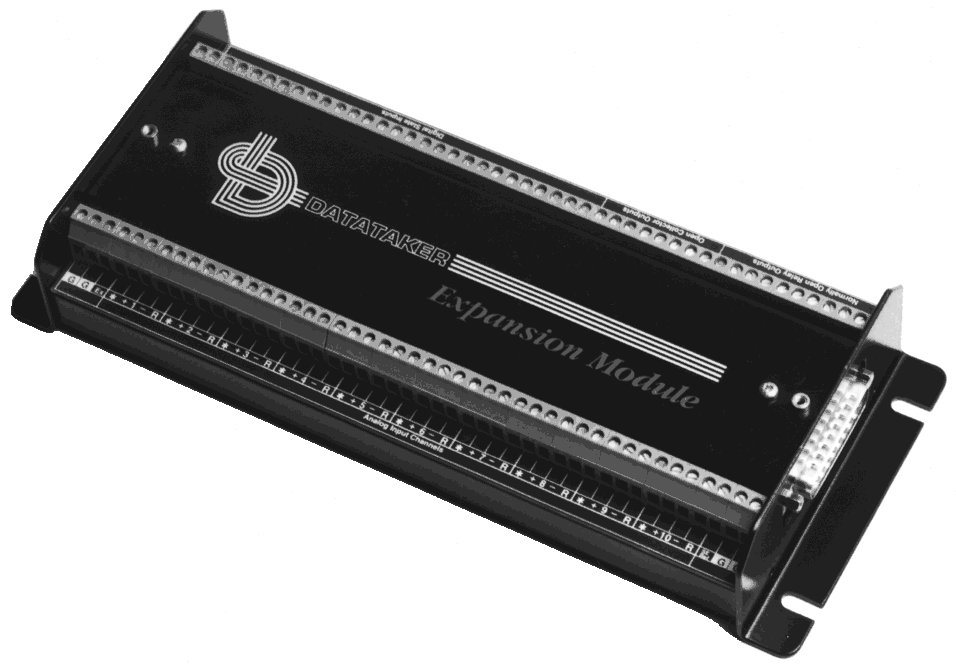

CEM-AD
Entrées 10 voies différentielles ou 30 unipolaires (15 bits)
20 voies TOR compatibles TTL/CMOS et contacts secs.
Isolement entre voies
      +/-3 VDC si connecté à DT500/600
      +/-100 VDC si connecté à DT505/605
Multiplexage à relais mécaniques.
Sorties 5 voies TOR collecteur ouvert 30V 200mA.
5 voies TOR sur contacts secs.
Extension A un seul module.
Connexion par câble long. 50 cm.
Alimentation Auto alimenté par le DataTaker sur lequel il est connecté
Format Lg 270 x Lr110 x Ht 50

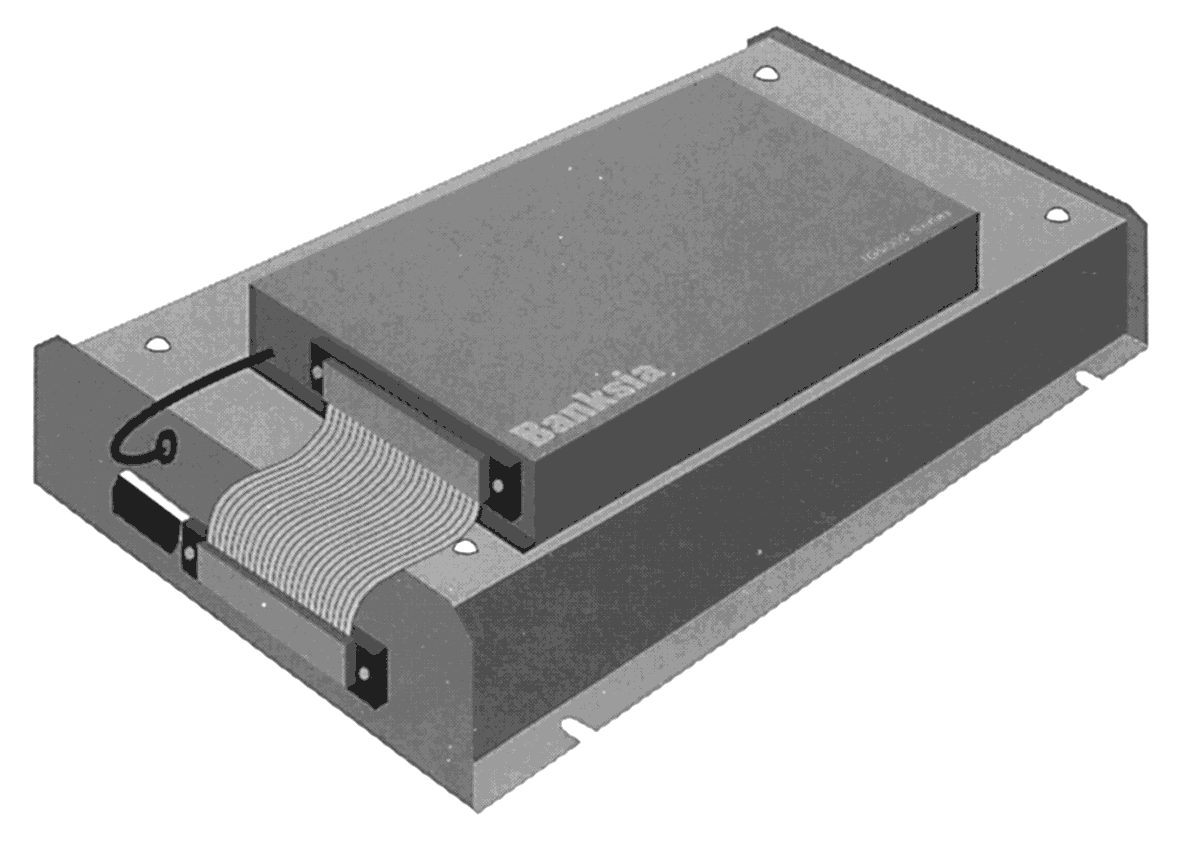

MM-01
Connexion DataTaker Via la liaison RS232 sur DB9 mâle.
Prise en compte de la gestion totale du modem pour appels sur évènements et réception d'appels.
Surveillance de la centrale par envoi régulier de trames de contrôle.
Réception de messages de la centrale pour envoi sur la ligne téléphonique
Connexion PC Via une liaison RS232 sur DB9 femelle.
Permet la configuration du MM-01 et le monitoring de la centrale connectée.
Connexion Modem Via une liaison RS232 sur DB25 femelle.
Gestion totale du modem pour l'envoi/réception d'appels.
Surveillance du modem par envoi régulier de trames de contrôle.
Alimentation Alimentation 6-15VDC - 60mA (sans modem)
Auto alimentation possible par le DataTaker sur lequel il est connecté.
Format Lg 200 x Lr130 x Ht 35
